Dimanche
5 avril 2020 (page 713)
Les Luconautes nous font part de chantiers de confinement :
Message de Vincent
:

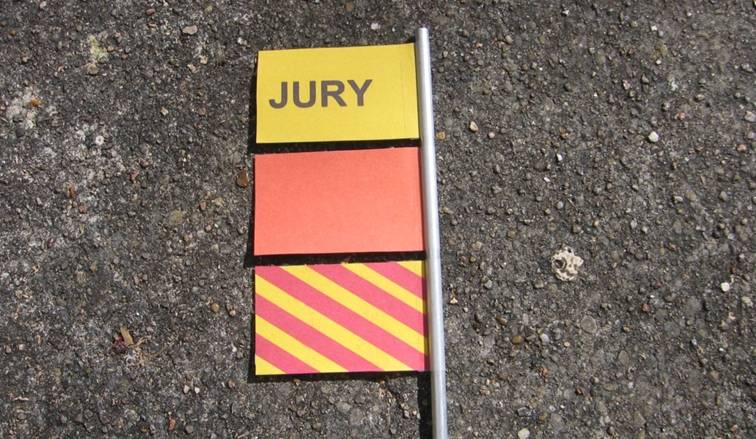

Pour la nouvelle
saison, les skippers régatiers n'auront qu'à bien se tenir : le bateau comité
de course arborera les pavillons réglementaires !!!
Construction d'un
panneau de pont de 52 x 52 mm :

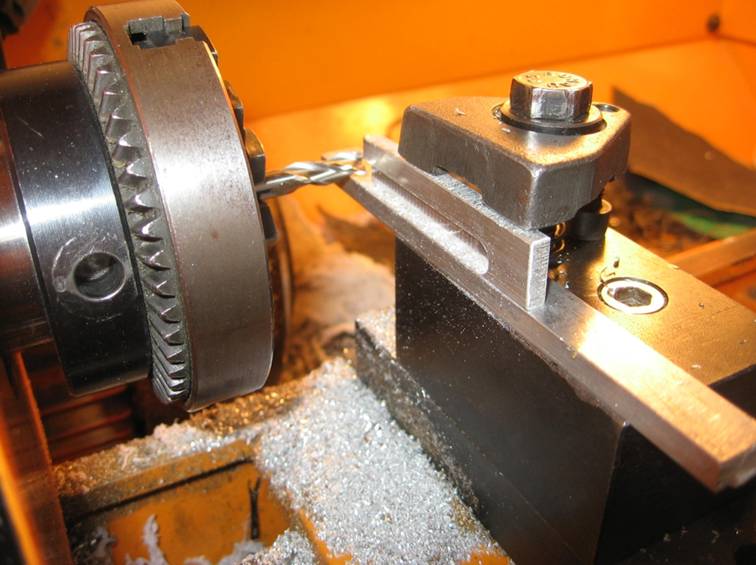

En installant une
fraise dans le mandrin et la pièce dans le porte-outils, le tour devient une
fraiseuse à deux axes. Quatre pièces sont ainsi usinées.

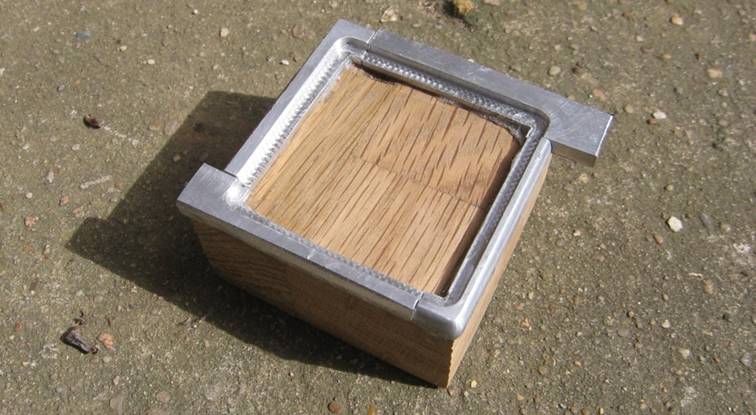

Les pièces sont
collées provisoirement sur un outil en bois pour la mise en forme du profil
extérieur.
Deux autres pièces
sont confectionnées dont une en plexiglas fumée.

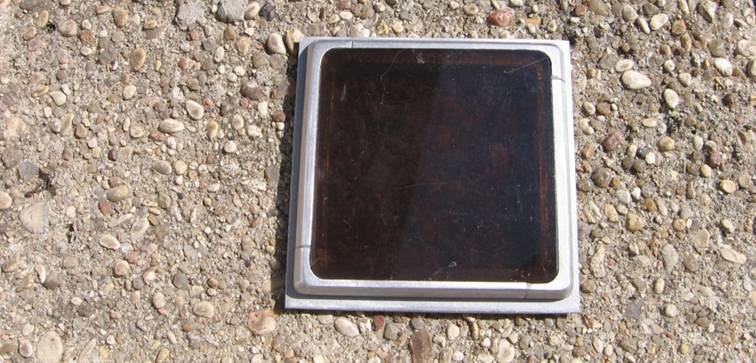

Les pièces
assemblées forment un panneau de pont. Certes non fonctionnel mais d'apparence
réaliste.
Message de Daniel
P. :
Quelques vers
d’après Mirliton, poète de la Grèce antique :
“C’est dimanche
On se retrousse les
manches
L’article pour le club
du Luco
Doit être bien chaud
Voici le chantier
De la semaine
confinée”
Lundi dernier j’ai
fait un peu de classement dans mon disque dur et ai retrouvé un dossier

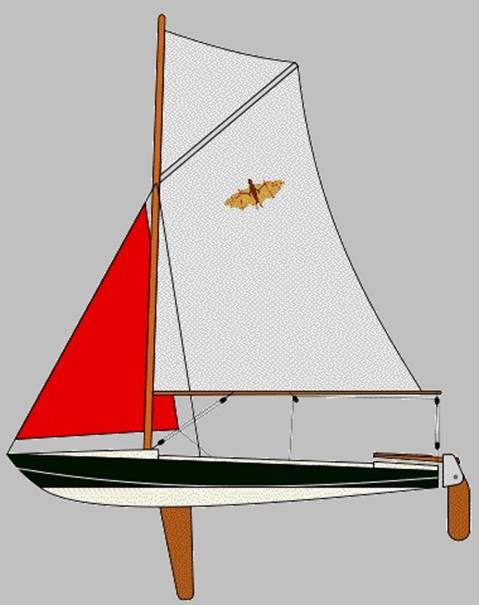

intitulé “PLAN” contenant quelques fichiers sur un petit dériveur à bouchains
dénommé “LA ROUSSETTE”.
En surfant j’ai retrouvé

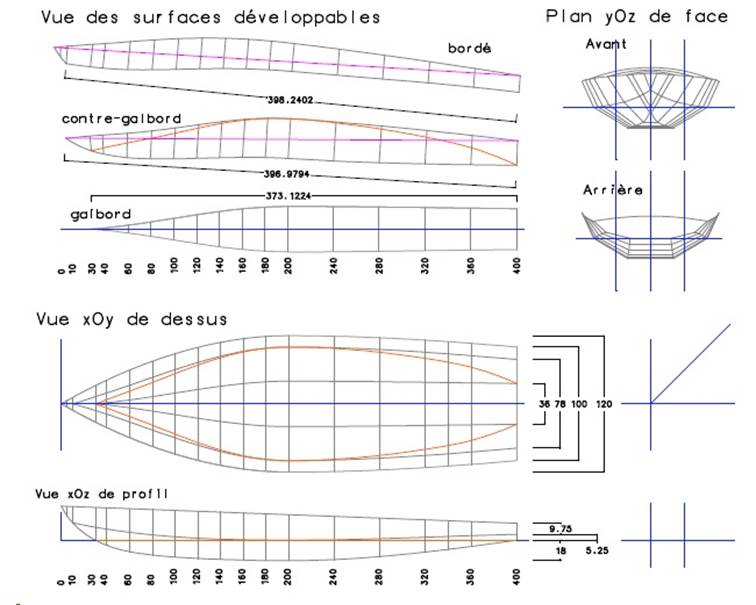

sans difficulté le site d’origine des fichiers. Il recèle un plan de
construction du dériveur à l’échelle 1/1 comprenant l’ensemble des couples et une “vue” des
bordés, des contre-galbords et galbords.
(allez voir dans le
dictionnaire des termes de marine qui se trouvent en haut à droite de votre
bibliothèque)
http://jeanpierre.rousset.free.fr/Marine/voiliers/Roussette
Sans trop réfléchir
mais après avoir constaté que j’avais du temps, du carton-plume 5 mm, une sorte
de Dépron et un peu de colle époxy et peu d’outils
pour travailler le bois, j’ai décidé de construire ce petit navire avec les
moyens du bord et à l’échelle 1/8 soit
une longueur de 50 cm. Pour faire la course avec les Micro-Magic
et autres petits bateaux ?
Comme il faut bien
commencer par le début de quelque chose pour y arriver, j’ai bien galéré.
Calculatrice à main
gauche, Nicolas au téléphone et souris à main droite pour trouver les
pourcentages d’agrandissements nécessaires à l’édition des 7 couples, puis des
bouchains, qui furent imprimés en 3 à 4 morceaux sur feuilles A4.

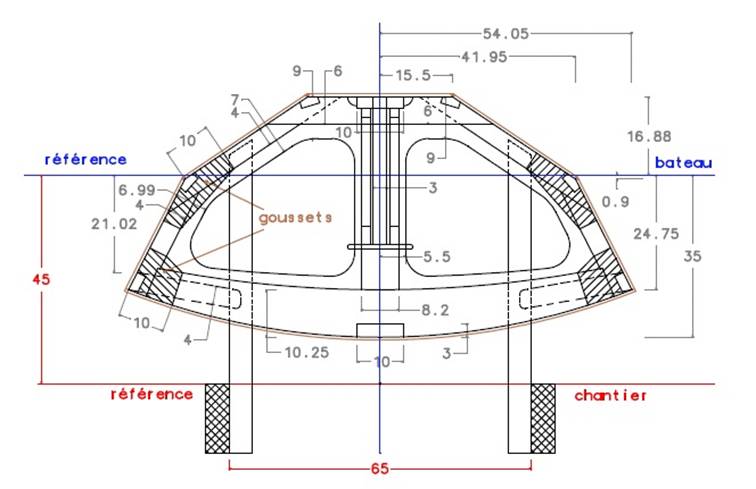

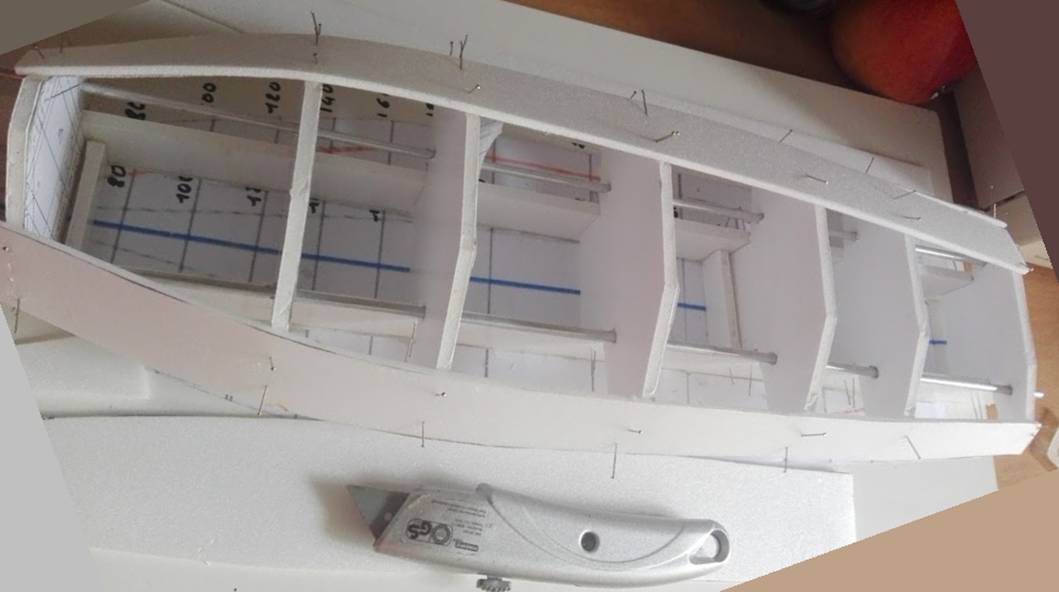

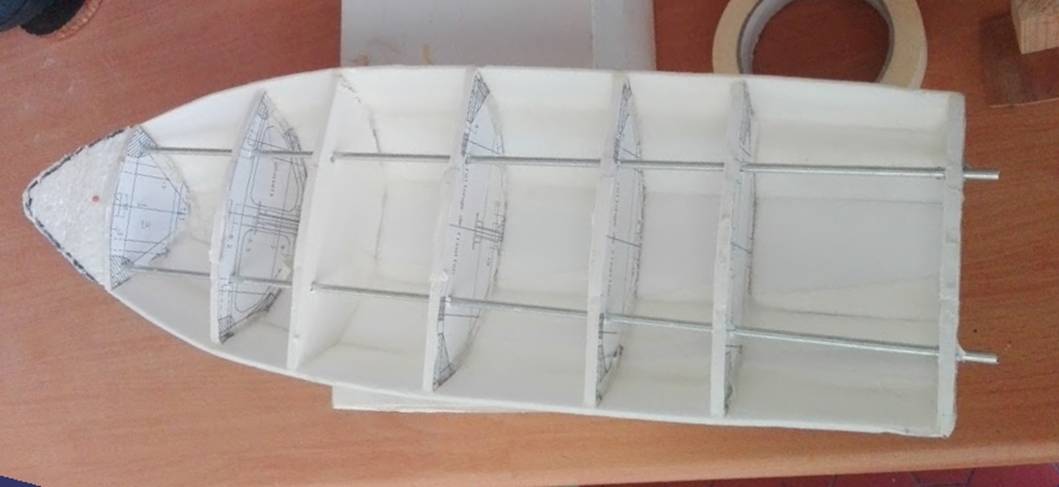

Après création d’un
petit chantier, la fabrication des couples et leur assemblage furent rapides.
Afin de rigidifier
la coque j’ai utilisé deux tubes d’aluminium longitudinaux. Ils serviront à
créer des points d’amures solides ou des appuis pour l’implantation des servos.
Evidemment j’ai
scrupuleusement respecté les écarts entre les couples et leur perpendicularité.
En revanche pour
les bouchains, si ils étaient justes dans leur forme générales, ils exigèrent
de nombreux ajustements et redécoupes avant de se compléter les uns les autres.
Je me suis servi
d’adhésif à masquer à l’intérieur de la coque et de mastic pour boucher les
fentes.

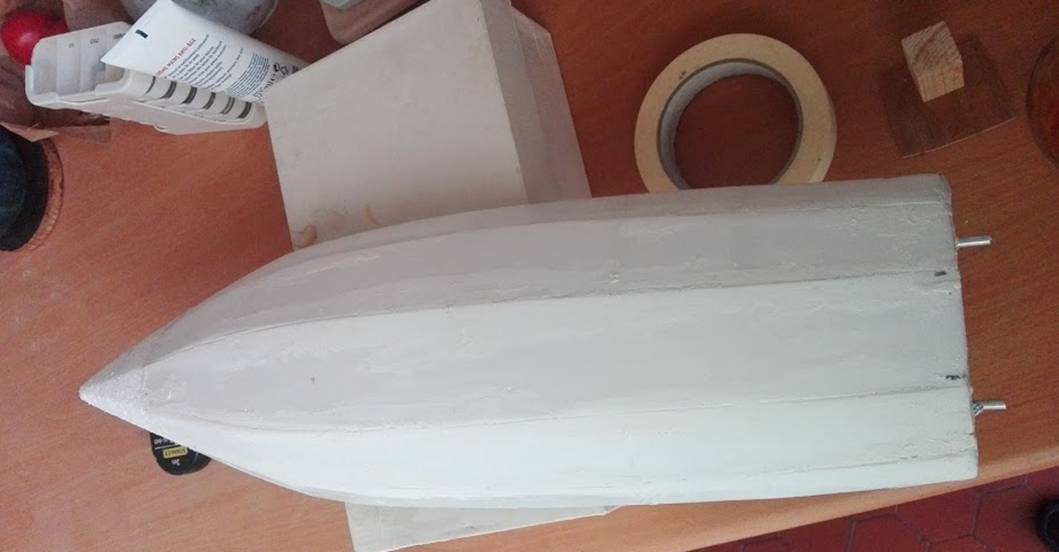

L’étrave fut
taillée dans un bloc de polystyrène très grossier collé sur le couple avant
puis découpé/poncé/mastiqué.
A ce stade de la
construction le poids de la coque est 60 g, il y a de la marge avant
d’atteindre celui d’un Micro-Magic.
Voilà ci-dessous
quelques photos de cette première étape de construction.
Vous trouverez
l’ensemble de ma documentation et photos sur la boite DROPBOX suivante : www.dropbox.com
La prochaine étape
est l’aménagement interne de la coque : confection de boites d’effort pour le
mât, les servos, le gouvernail et la quille.
Portez-vous bien !
Chistophe L. est passionné de
bateaux Pop-Pop.
Dernièrement il a
présenté sur sa page Facebook un joli petit voilier
équipé d'un moteur Pop Pop. (Ya un moteur? ;) )
Nous aurons peut-être
la joie de voir naviguer ce petit voilier en mer du luco.

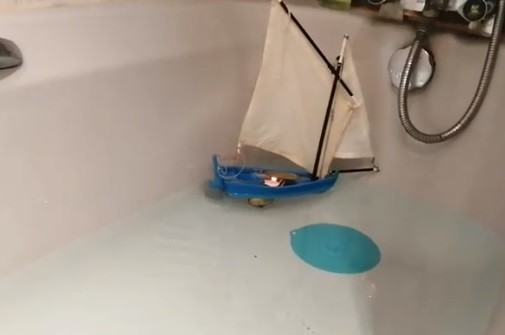

En attendant, pour
cause du confinement Christophe le fait naviguer dans sa baignoire. (Photos : Christophe L)
Evadez-vous. Allez surfer sur un site modélisme
naval bien intéressant. Des conseils, des photos : bateaux-alain
